多频率超声波换能器迄今为止，已有试验结果和分析资料显示，对高精度基础材料采用超声清洗的方式，其工作频率选择有定性和定量的结论，这就是工件大小与频率关系即为：工件尺寸越小，工作频率选择越高。而工件厚薄与频率关系即为：工件厚度越小，工作频率就要求选得越高，由此可见，随着超声清洗在清洗领域不断扩大，超声清洗机的工作频率有朝高频方向发展的趋势。另外，当前市场上多采用单频超频超声波清洗方式，这种方式往往使超声波清洗槽内产生清洗死角，影响了对工件的有效清洗。为了兼顾不同尺寸、不同结构的工件的清洗，以及消除超声清洗槽内的清洗死角。我们根据夹心式压电换能器具有多次谐波的谐振特性，而设计出具有频率跟踪功能的多频超声波清洗机，这种清洗机具有操作方便，清洗效率高的特点。较好地解决了当前超声波清洗中存在的问题。


多频率超声波换能器主要用用于超声波清洗机和实验室上比较多，频率可以从25khz-135khz选择三个频率段，四个频率段和五个频率段,清晰力度方向涵盖了粗洗，精洗等等.相对于单频率的换能器来说，提供更多的清洗方案，但是成本会相应的增加。

超声波清洗机在清洗中频率高低产生的功效是不同的，超声波频率高时，在液体中产生的空化强度低、密度大，高频超声波能穿达凹槽、细缝、深孔，而超声波频率低时空化强度高，气泡数量少，对物体表面清洗作用大。多频超声波清洗机，组合包括超声波发生器和超声波换能器，多种频率的超声波换能器，单独发射电源，超声波发生器既产生基准电压，还产生具有一定幅度的连续不对称三角波，同时提供T型触发器工作的同步方波脉冲信号。超声波清洗机的电路形式做到简单，转换方便，工作可靠。多频超声波清洗机发生器电路包括控制电路、振荡电路、功率输出电路。多频超声波清洗机是在单频超声波清洗机的基础上，改变匹配电感量的大小使振荡频率发生变化，实现多频的功能，使超声波清洗机共用控制电路和超声波换能器，简化了超声波清洗机的结构，降低了成本。即在一只清洗缸中，安装有两种或三种以上不同频率的超声波换能器，由多只发生器分别推动各自频率的超声波换能器。同时缸中有多种频率的超声波，也克服了单频清洗驻波场造成的清洗不均匀问题。

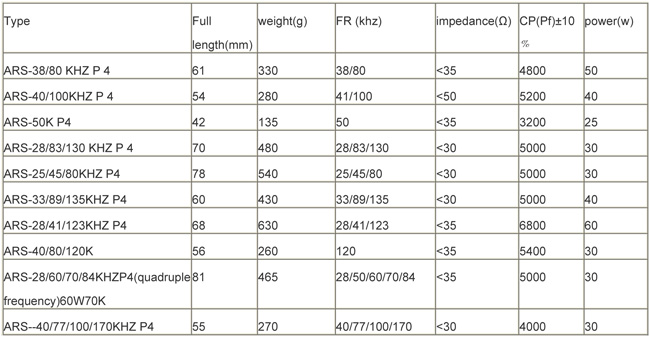

多频率超声波换能器
