超声变幅杆是超声波振动系统中一个重要的组成部分，它在振动系统中的主要作用是把机械振动的质点位移或速度放大，并将超声能量集中在较小的面积上即聚能，因此也称超声变速杆或超声聚能器。


超声波变幅杆(超声波变幅器)顾名思义就是配合超声波换能器改变超声波振动幅度的功能组件。其主要作用是改变换能器的振幅(一般是增大)、提高振速比、提高效率，提高机械品质因数，加强耐热性，扩大适应温度范围，延长换能器的使用寿命。超声波换能器通过安装变幅杆(超声波变幅器)调整了换能器与超声波工具头之间的负载匹配，减小了谐振阻抗，使其在谐振频率工作提高了电声转换效率，有效降低了超声波换能器的发热量，提高使用寿命。



不同形状函数变幅杆性能表达式复杂、计算工作量大, 因此有人研究开发了一些变幅杆设计计算软件。这在一定范围内能减轻实际设计的工作量, 但软件设计的理论基础还是传统设计方法的表达式，对不同形状的变幅杆或由此组成的复合杆， 想全面将杆件的设计尺寸( 或频率)、 位移节点、放大系数、 形状因数、 在杆件中的应力和位移分布曲线同时计算并展现出来， 以利于从各个性能指标中综合分析和选择杆件, 还是有一定难度的。这就需要发展一种对变幅杆各参量进行计算和表达的方法。 研究了对各种不同单级变幅杆的性能参量进行了统一表达的方法。该方法基于对变幅杆两端面上的边界条件设置了四个任意常数，统一了变幅杆的各性能参量表达式。是通过人为设置的四个任意常数来统一的设计方法，不利于在复合杆中计算和设计。如果能用设计方法本身统一各单级变幅杆各性能参数的表达式就可以方便地设计组合复杂的复合杆，而且用统一的表达式，也能更方便更深入地研究变幅杆的声学性质。

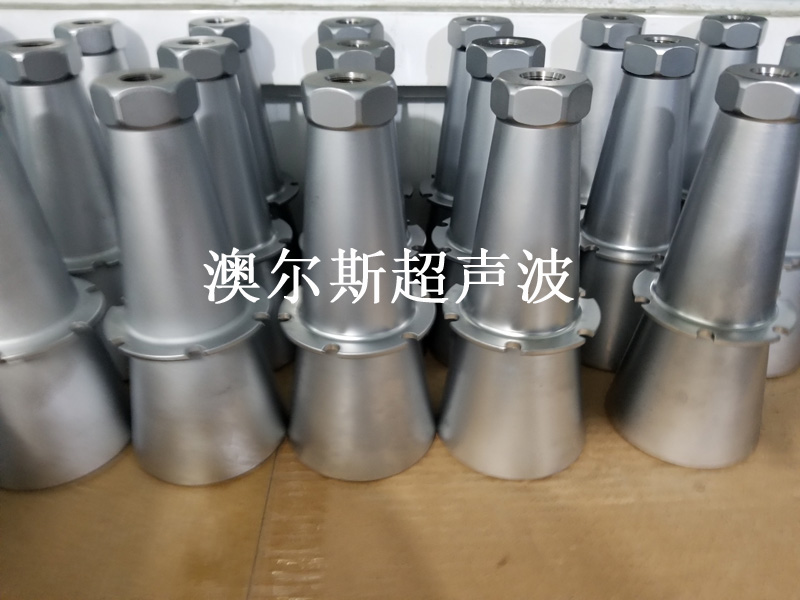

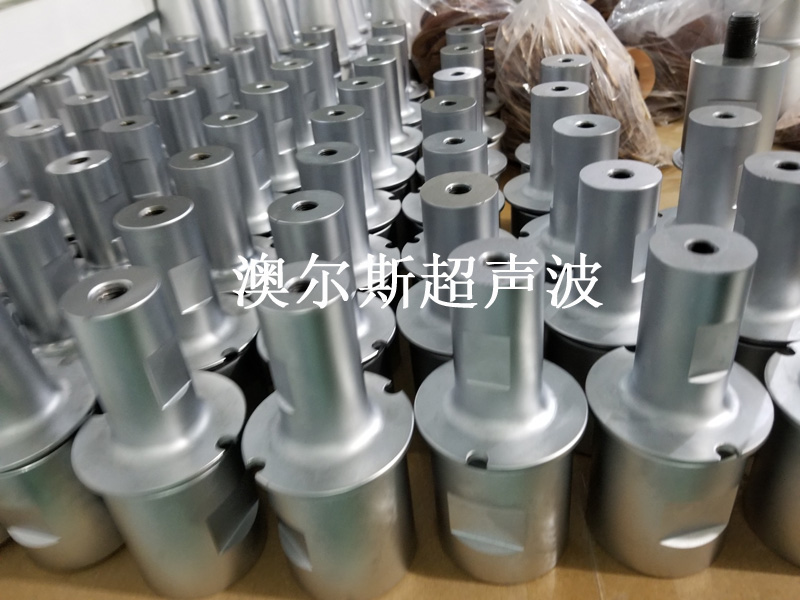

超声波变幅杆
