小功率

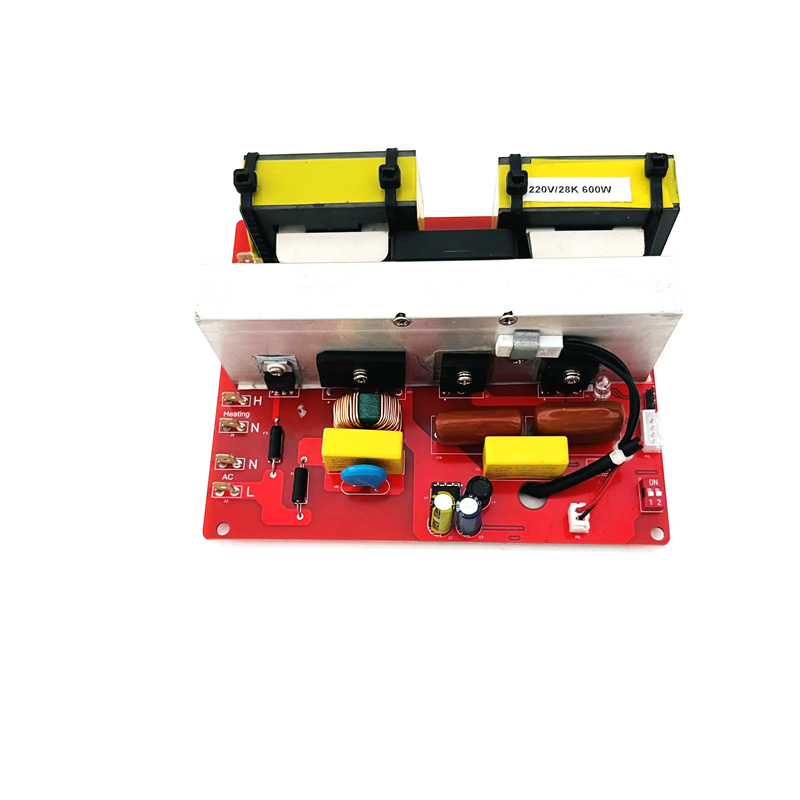

超声波发生器电路板驱动线路，是专为驱动功率在300瓦以内的压电式
超声波换能器而设计的紧凑型电子控制模块。它集成了信号发生、功率放大、阻抗匹配与基本保护功能，是各类小型超声波设备（如家用清洗机、雾化器、美容仪、驱虫器）的“神经中枢”，其核心价值在于以最低的成本和体积实现可靠的高频能量转换。
一、 核心拓扑：自激与他激
其设计主要围绕两种主流拓扑展开，以适应不同的性能与成本需求：
自激式振荡电路：结构极简，成本最低。其核心是利用LC谐振回路（电感L1与换能器等效电容C0）和晶体管构成正反馈振荡器。当上电后，电路自动在换能器的谐振频率附近起振并维持工作。其输出频率会“自然”跟随负载的谐振点变化，但精度和功率稳定性有限，常见于超声波加湿器、驱蚊器等对成本极度敏感的场合。
他激式（外激式）驱动电路：性能更优，是当前主流。它采用专用驱动芯片（如EG2106、IR2110S）或微控制器产生精准、稳定的高频PWM信号，控制一对功率MOSFET组成的半桥或全桥电路进行开关。这种方式实现了频率可设、功率可调，并能轻松集成自动频率跟踪、软启动、过流保护等智能功能，广泛应用于小型清洗机、雾化美容仪、实验室设备等对性能有要求的场景。
二、 关键技术：效率、匹配与保护
高效能量转换：选用低导通电阻、高开关速度的MOSFET，并优化PCB布局以最小化寄生参数，力求在有限空间内实现85%以上的转换效率。
阻抗匹配与频率跟踪：通过匹配电感（通常与换能器串联）调整系统的谐振点与阻抗，使换能器获得最大功率。先进线路能通过检测电压/电流相位，实现简单的自动频率跟踪，维持最佳工作状态。
基本保护机制：集成自恢复保险丝、瞬态电压抑制二极管、过流采样电阻等，提供基础的短路、过流和瞬间电压冲击保护，确保线路在异常情况下不被烧毁。
三、 应用与选型
该线路板是连接直流电源（如12V/24V适配器或电池） 与小型超声波换能器的桥梁。选型时，必须确保其输出频率范围、最大输出电流与目标换能器严格匹配。随着芯片集成度的提高，此类驱动板正变得越来越小巧、智能和可靠，成为推动超声波技术融入大众消费电子与专业细分市场的基础硬件。
