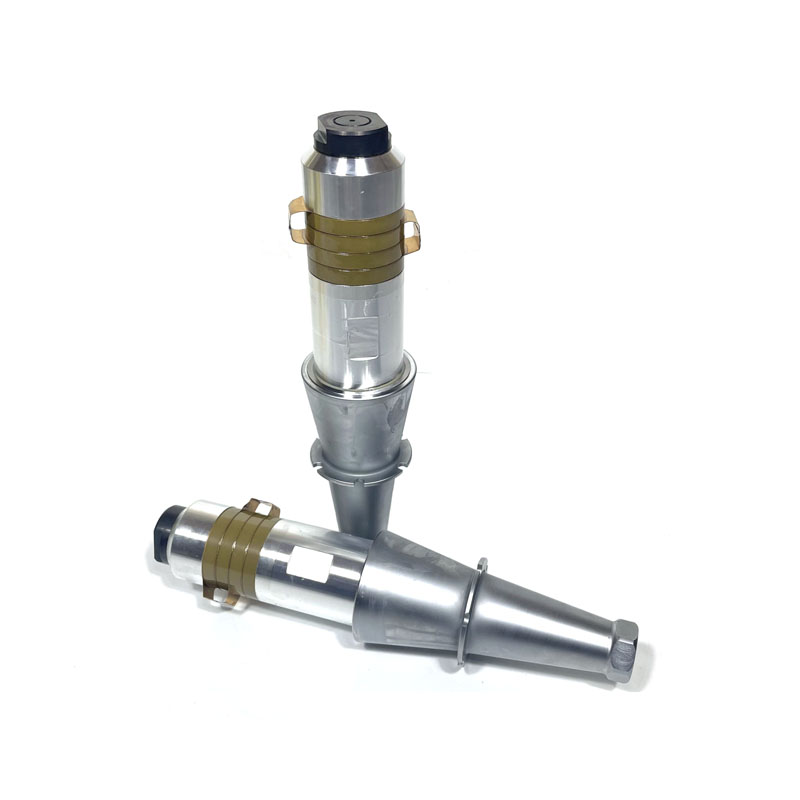

15/20kHz
超声波焊接设备振子换能器，是专为大尺寸、高要求
塑料焊接应用设计的核心低频驱动部件。与常见的28/40kHz中高频焊接系统相比，其15kHz和20kHz的更低频率设计，旨在解决大型、厚重、高玻纤含量塑料件的熔接难题，是汽车、家电、工业包装等领域大型塑件焊接的“强力引擎”。
一、 核心物理特性：大振幅与高功率
其根本优势在于低频物理特性。根据振动理论，在相同输入功率下，振动系统的振幅与频率成反比。因此，15/20kHz的换能器在驱动时，能产生比28kHz换能器大30%-50% 的输出振幅。这种大振幅特性是实现以下功能的关键：
高熔融力：可更有效地熔化厚壁截面、高玻纤增强材料（如尼龙+30%玻纤，PBT等）的界面，克服材料自身的高刚性和低熔融流动性，实现高强度焊接。
强穿透力：能更好地穿透表面可能的轻微污染、水分或脱模剂残留，形成可靠的分子间结合。
二、 结构与功率设计
为适应大振幅、高功率的严苛工况，其结构设计更为坚固：
超大尺寸压电陶瓷堆：采用更多片、更大直径的PZT-8型高功率、高稳定性压电陶瓷片堆叠，以提供强大的驱动力和功率容量，可承受数千瓦的输入功率。
高强度钛合金前盖板：其前盖板（变幅杆的基体）普遍采用钛合金锻造而成，而非铝合金。钛合金具有更高的抗疲劳强度和屈服极限，能承受大振幅带来的巨大交变应力，避免长期工作后产生裂纹。
强效散热：大功率下发热显著，通常配备内置水冷通道或与强力风扇散热器紧密耦合，确保压电陶瓷芯在最佳温度下工作，防止因过热导致退极化失效。
三、 应用场景与系统匹配
该换能器是大型超声波焊接机的“心脏”，其典型应用包括：
汽车工业：焊接保险杠、仪表板、门板、电池托盘、空气滤清器壳体等。
大型家电：洗衣机滚筒、空调外壳、大型塑料水箱。
工业制品：大型托盘、周转箱、化工容器。
选型匹配要点：
严格频率一致：15kHz或20kHz的换能器，必须与对应频率的
超声波发生器、变幅杆、焊头精确匹配，组成谐振系统。
功率与振幅匹配：需根据焊接面积、材料熔融所需能量，计算并选择足够功率容量（通常数千瓦）的换能器。其振幅（通常可达100微米以上）必须与变幅杆增益、焊头设计协同计算，以满足具体工艺要求。
