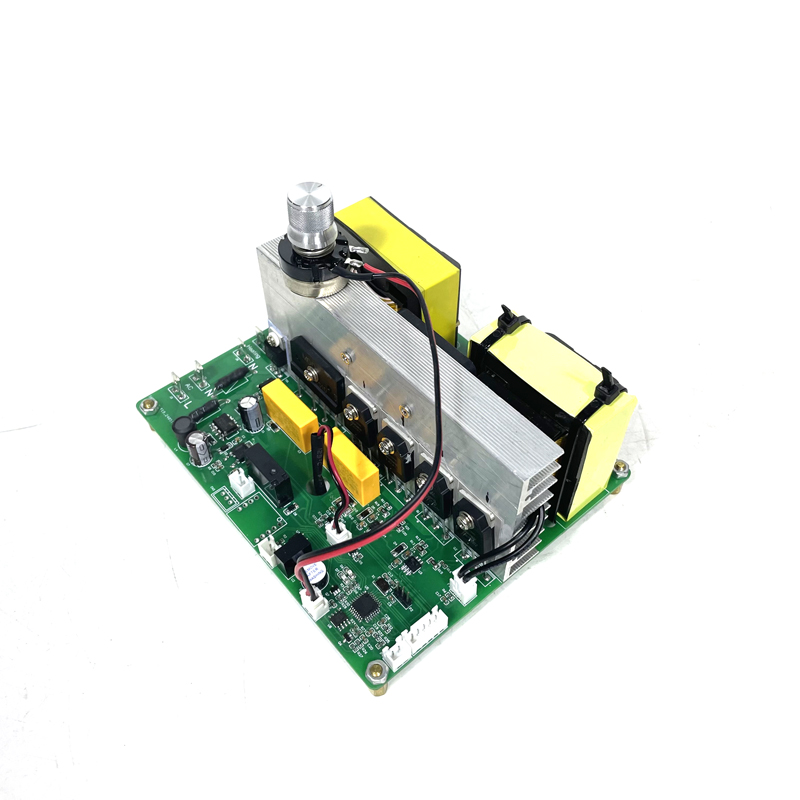

超声波线路板换能器驱动发生器电源，是现代超声波设备（如清洗、焊接、雾化设备）中将电能转换为机械能的“一体化核心控制模块”。它并非简单的电源，而是将整流滤波、高频逆变、智能驱动、保护电路高度集成在一块主控线路板（PCB）上，通常与
超声波换能器（振子）配套使用，构成完整的“驱动+执行”单元。其核心任务是接收低压直流或交流输入，输出精确的高频交流电，以驱动压电陶瓷换能器工作。根据其设计架构，主要分为两大类型：
一、 核心架构：自激式与它激式
自激式振荡驱动板：电路结构简洁，成本低廉。它利用LC谐振回路（电感L1与换能器等效电容C0）和晶体管（三极管或MOSFET）构成正反馈振荡器。其振荡频率主要由LC参数决定，会“自然”跟随负载谐振点变化，具备一定的自适应能力，但频率精度和输出稳定性相对一般。常见于超声波加湿器、小型雾化器、驱蚊器等对成本敏感的消费电子产品。
它激式（他激式）数控驱动板：这是工业应用的主流。它采用专用驱动芯片（如IR2110、EG2106）或微控制器（STM32、GD32等）生成精准、稳定的PWM信号，控制功率开关管（MOSFET/IGBT）的通断。这种方式实现了频率、功率的数字化可编程控制，并能轻松集成自动频率跟踪、过载保护、软启动等高级功能。常见于工业清洗机、
塑料焊接机、精密雾化设备等对性能要求高的场合。
二、 关键技术：智能匹配与稳定驱动
自动频率跟踪：优质的发生器电源板能实时检测换能器两端电压与电流的相位差，通过锁相环或算法动态调整驱动频率，确保始终工作在换能器的最佳谐振点，从而获得最大的振幅输出和电声转换效率。
功率调节与保护：支持PWM或移相调功，实现输出功率的线性控制。板上集成过流、过压、短路、过热等硬件保护电路，当检测到换能器开路、短路或异常负载时能微秒级快速关断输出，为核心功率器件和换能器提供可靠保护。
三、 应用与选型
该电源模块是连接控制系统与物理换能器的“智能执行层”。其性能（频率精度、功率稳定性、保护可靠性）直接决定了整个超声波系统的效能、寿命与安全性。选型时必须严格匹配换能器的谐振频率、阻抗与功率需求。随着技术进步，此类电源板正朝着更高集成度、更高开关频率、更智能的算法控制方向发展，为超声波技术的广泛应用提供了坚实、灵活的硬件基础。
