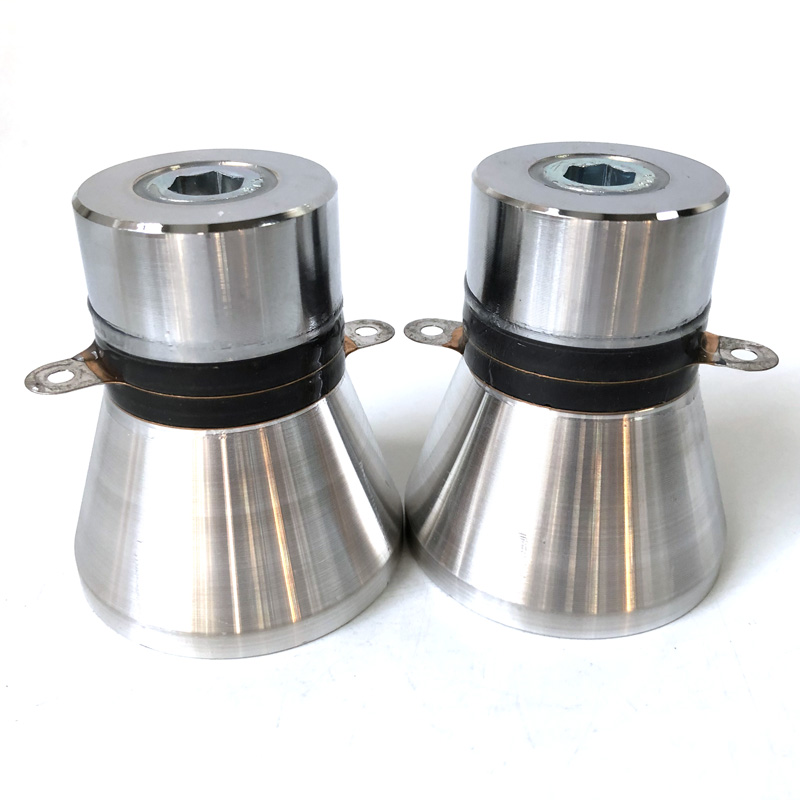

超声波振动子清洗换能器（通常称为
超声波振子）是超声波清洗设备中实现能量转换的核心部件，其功能是将高频电能转换为高频机械振动，从而在清洗液中产生空化效应，实现高效清洗。
一、核心结构与工作原理
超声波振子的核心是压电陶瓷换能元件，通常由多片环形锆钛酸铅（PZT）压电陶瓷堆叠而成，并通过预应力螺杆紧固。在前后金属盖板（通常为铝合金或不锈钢）的夹持下，构成一个完整的谐振体。当外部
超声波发生器施加与振子谐振频率（常见20kHz、28kHz、40kHz、80kHz等）一致的高频交流电压时，压电陶瓷片在逆压电效应作用下产生周期性的伸缩变形，从而驱动整个振子产生同频率的纵向机械振动。这种振动通过振子前盖板（辐射面）传递到与其紧密耦合的清洗槽底部或侧面，进而激发清洗液产生超声波，形成声空化效应。
二、技术特点与频率选择
振子的性能由其工作频率、材料和结构决定：
频率与清洗特性：
低频（如20kHz、28kHz）：振幅大，空化气泡溃灭时产生的冲击力强，清洗力“猛”，适合清洗重油污、大工件、结构复杂的金属零件，如发动机缸体、大型模具。
高频（如40kHz、80kHz或更高）：振幅小，但空化气泡数量更多、分布更密集，清洗作用更“细腻”、均匀，穿透力强，适合清洗精密、光洁度高、带有微孔的工件，如光学镜片、半导体晶圆、医疗器械，可有效避免表面损伤。
结构形式：
粘接式振子：将压电陶瓷片直接粘接在清洗槽底部，结构简单、成本低，适用于标准清洗槽。
螺栓紧固式（夹心式）振子：采用“前盖板-压电陶瓷堆-后盖板”的预应力螺杆紧固结构，机械强度高、功率容量大、可靠性好，尤其适用于大功率工业清洗机和投入式震棒。其全密封结构允许它直接浸入液体工作。
三、选型、匹配与维护要点
严格匹配：振子必须与超声波发生器的工作频率、阻抗和额定功率精确匹配，否则会导致效率低下、发热严重甚至损坏。
安装耦合：安装面的平整度、清洁度以及耦合剂（如硅脂）的使用至关重要，直接影响振动能量的传递效率。安装不当会导致能量损失和振子过热。
维护保养：严禁振子在空气中空载（干烧）运行，这会使能量无法释放，迅速烧毁内部压电陶瓷。需定期检查振子的绝缘电阻和机械紧固状态，确保长期稳定运行。
