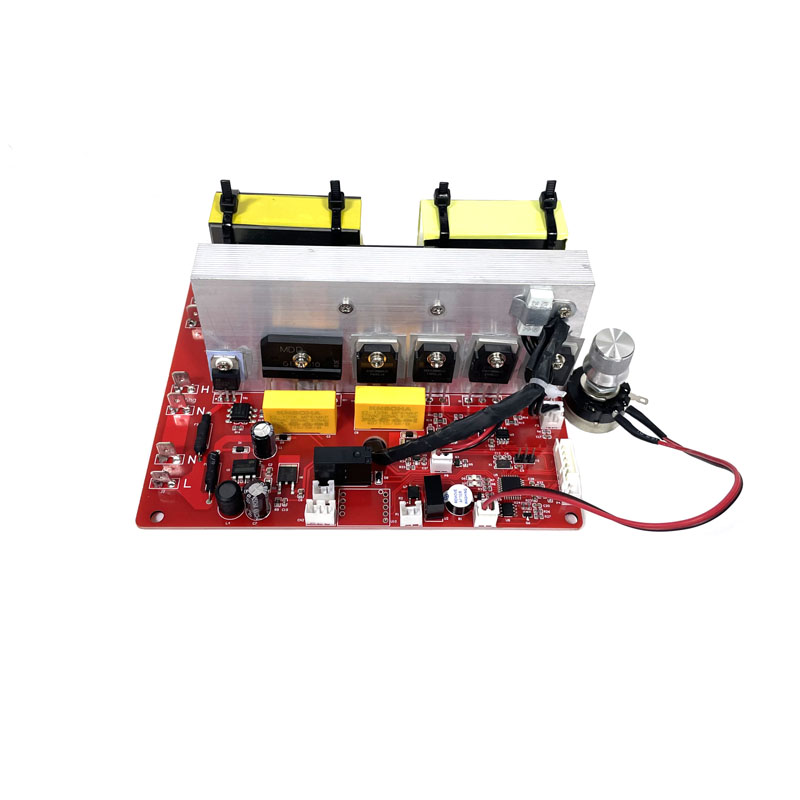

换能器驱动器清洗器超声波电路板（通常称为“
超声波发生器/电源电路板”），是驱动
超声波换能器（振子）工作的核心控制与功率放大模块。它将低压直流电（如12V/24V/48V）或交流市电，通过精密电路转换为高频（如20kHz、28kHz、40kHz、80kHz等）、高压、同相位的交流信号，为换能器提供能量，使其产生机械振动，最终在液体中实现清洗、雾化、焊接等功能。
一、 核心拓扑：自激式与它激式
该电路板主要有两种主流设计架构：
自激式振荡电路：结构简单、成本低，常见于小功率（<300W）消费级设备（如加湿器、驱蚊器）。它利用LC谐振回路和晶体管构成正反馈振荡器，其振荡频率主要由谐振电感L1和换能器等效电容C0决定。其频率会“自然”随负载变化，但精度和稳定性一般。
它激式（他激式）驱动电路：采用专用驱动芯片（如IR2110、EG2106）或微控制器（MCU）产生精准的PWM信号，控制功率开关管（MOSFET/IGBT）。这种方式频率精准、功率可调，并易于集成保护与智能控制，是工业级清洗设备的主流选择。
二、 关键技术：频率跟踪与功率控制
自动频率跟踪：优质电路板集成锁相环或数字算法，实时检测换能器电流与电压的相位差，动态调整驱动频率，使其始终工作在最佳谐振点，确保最大功率输出和效率。
功率调节与保护：支持PWM或移相调功，实现输出功率的线性控制。板上集成过流、过压、短路、过热等保护电路，当检测到换能器开路、短路或异常负载时能快速关断输出，保护核心元件。
三、 系统集成与应用
该电路板是连接电源与换能器的“智能桥梁”，其性能直接决定整个超声波系统的工作效能、稳定性与寿命。它广泛应用于工业清洗机、家用清洗设备、
超声波焊接机、雾化器、医用超声设备等。选型时需严格匹配换能器的谐振频率、阻抗与功率需求，正确的匹配是保证系统高效、可靠运行的前提。
