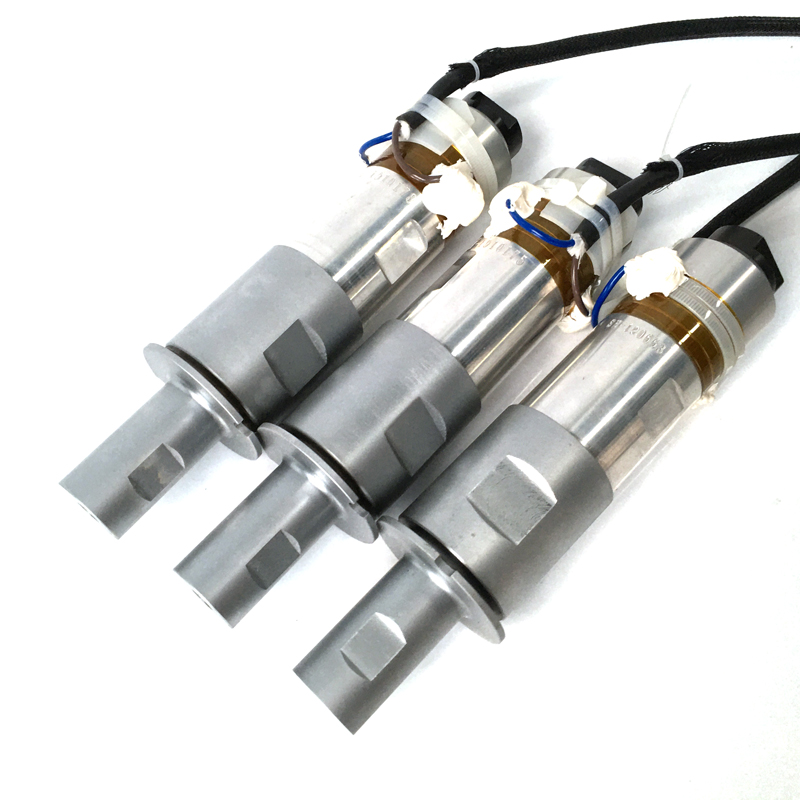

超声波换能器是
塑料焊接机与封口机的核心能量转换部件（俗称“振动子”），负责将发生器产生的高频电能转化为高频机械振动，是决定焊接强度、密封效果与设备稳定性的关键配件。
一、 核心构造：压电陶瓷“夹心”结构
标准的超声波换能器采用“夹心式”设计。其核心是锆钛酸铅（PZT）压电陶瓷片，通过高强度预应力螺杆将其夹紧在前、后金属盖板（通常为铝合金或钛合金）之间。当施加15kHz、20kHz或28kHz的高频交流电压时，压电陶瓷产生逆压电效应，发生微米级的周期性伸缩变形，从而驱动整个换能器产生纵向机械振动。这种结构能承受高频交变应力，确保在大功率下长期稳定工作。
二、 系统配合：换能器、变幅杆与焊头
在焊接系统中，换能器并非独立工作，必须与变幅杆（Booster）和焊头（Horn）精密配合，形成“振动系统”：
变幅杆：连接在换能器与焊头之间，主要作用是将换能器输出的微小振幅（约5-10μm）进行机械放大，以满足不同塑料（如ABS需约20μm，PP需约50μm）的熔接能量需求。变幅杆通常设计为半波长谐振体，其形状（指数型、阶梯型等）直接影响振幅放大比。
焊头：直接接触塑料工件的终端工具，其形状需根据产品轮廓定制（如平面封口、点焊、铆接）。三者必须频率匹配（如均为20kHz），且总长度严格设计为系统工作频率的半波长整数倍，才能形成驻波，实现高效能量传输。
三、 配件特性与选型要点
频率匹配：换能器的谐振频率必须与
超声波发生器输出频率严格一致（通常误差需控制在±0.3kHz以内），否则会导致功率输出不足、发热严重。
材质与耐热：前盖板（辐射面）多采用钛合金（TC4）或高强铝合金，以承受高频疲劳应力。大功率焊接时，内部压电陶瓷会发热，需注意冷却风道设计，防止因温升过高导致去极化失效。
维护与更换：换能器属于易损件，长期高频振动可能导致陶瓷片碎裂或螺杆疲劳断裂。更换时需使用扭矩扳手（通常20-25N·m）锁紧安装螺纹，并检测绝缘电阻（通常≥100MΩ），防止高压击穿。
