小型

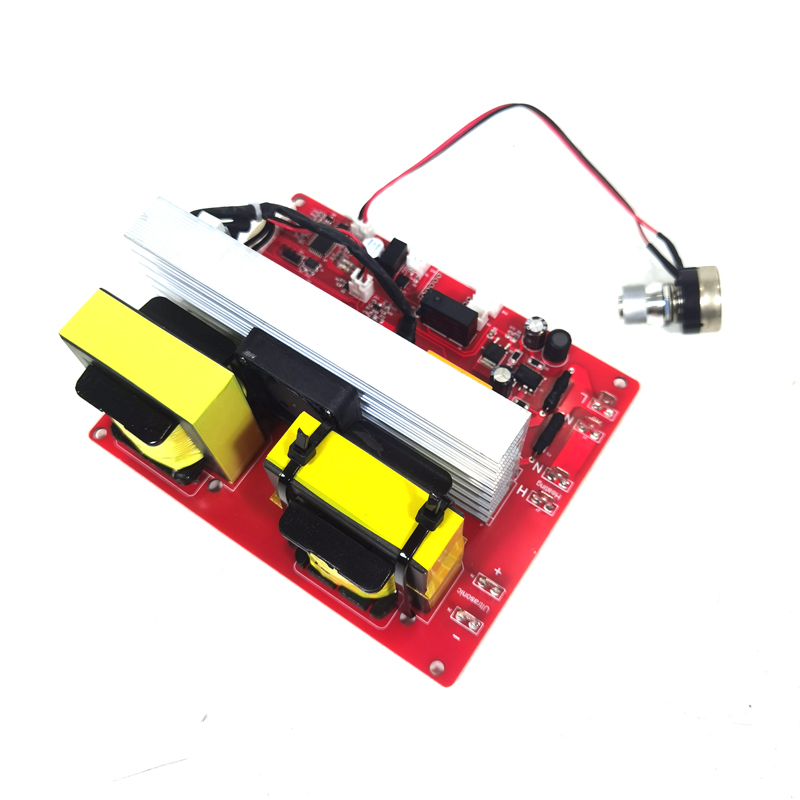

超声波电源电路板是一款微型化、高效率的电子驱动模块，专门用于驱动低功率（通常低于300W）的
超声波换能器，是家用和便携式超声波设备的核心。
核心架构与工作模式
与工业级大型电源相比，其设计的首要目标是在有限空间内实现高频（20kHz-100kHz）能量转换。它通常采用自激式或它激式两种拓扑结构。自激式电路结构简单、成本极低，利用LC谐振和三极管/MOSFET构成振荡回路，其输出频率会随负载“自然”跟随谐振点变化，但精度和功率稳定性有限，常见于超声波加湿器、驱蚊器等消费电子产品。
它激式（他激式）电路则采用专用驱动芯片（如EG2106、IR2110）或微控制器（MCU）生成精确的PWM信号，控制功率开关管。这种方式频率稳定、功率可控，且易于集成智能保护与调功功能，正逐渐成为高端美容仪、小型清洗机、实验室设备的首选。
关键技术特性
高效率与微型化：核心在于选用低导通电阻（Rds(on)）和高开关速度的MOSFET，并优化PCB布局以减少寄生参数，力求在手掌大小的板卡上实现85%以上的电声转换效率。
频率自动跟踪：优质的小型电源板同样具备基本的频率跟踪能力，通过检测电流或电压相位，微调驱动频率以确保换能器始终工作在最佳谐振点，保持稳定输出。
基本保护机制：为保障安全，板上通常集成过流保护（采样电阻+比较器）、过热保护（NTC温度检测）和空载保护，防止因换能器开路或短路而损坏。
应用场景
其应用渗透日常生活与专业领域：
消费电子：驱动超声波加湿器的雾化片，将水分解为微米级水雾。
个人护理：作为超声波洁面仪、美容仪的“心脏”，产生高频振动清洁皮肤或导入护肤品。
工业与商用：用于小型珠宝/眼镜清洗机、实验用细胞破碎仪、雾化消毒机等设备。
其他：超声波传感器、距离探测器、驱鼠器的驱动源。
总结：小型超声波电源电路板是“麻雀虽小，五脏俱全”的精密能量转换单元。它将复杂的电力电子技术浓缩于方寸之间，以低成本、高可靠性的特点，成为推动超声波技术融入大众消费与专业细分市场的关键基石。
