20kHz

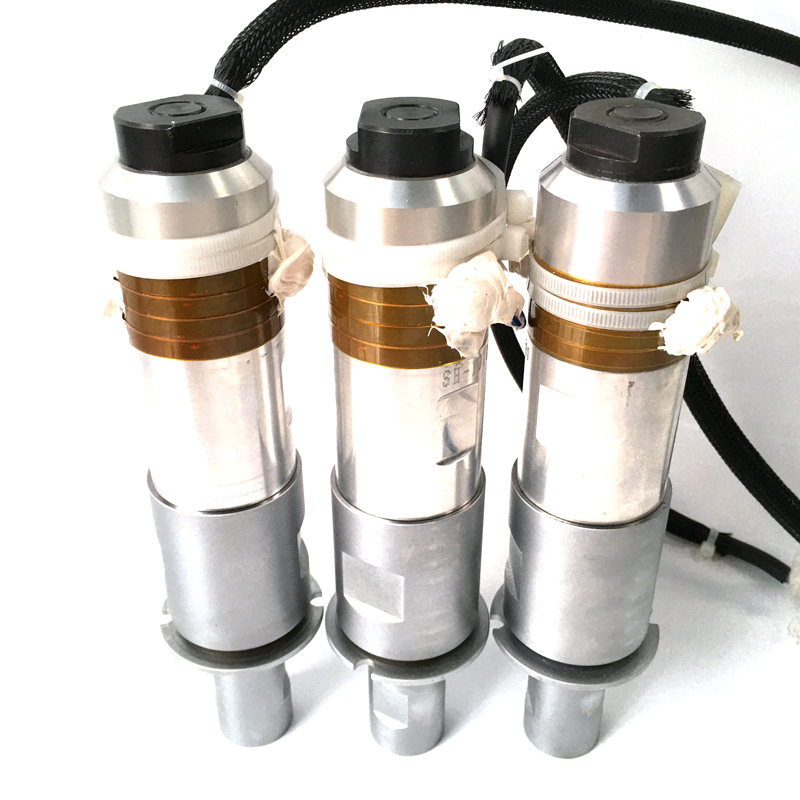

超声波焊接振动振子换能器是超声波
塑料焊接、金属焊接及铆接设备的核心能量转换部件，其工作频率（20kHz）处于工业超声波应用的中低频段，具有振幅大、输出力强的特点，能够实现高强度材料的可靠连接。
一、 核心结构与原理
该换能器通常由压电陶瓷片（PZT）、前后金属盖板及预应力螺杆组成。其核心原理是逆压电效应：当发生器提供20kHz的高频交流电信号时，压电陶瓷片产生微米级的伸缩振动。通过前后金属盖板（通常为铝合金或钛合金）的谐振放大，将微小的电致伸缩转化为机械振幅（通常可达20-30μm），并传递至后续的变幅杆（增幅器）和焊头。
二、 技术特性与优势
高输出力：20kHz频率相对较低，波长较长，在同等功率下能产生更大的振幅和机械输出力，适合焊接大型、厚壁或高强度的塑料件（如汽车保险杠、仪表盘）以及金属件的点焊。
穿透性强：较低的频率使其在材料中传播时能量衰减较小，能够有效焊接含有玻璃纤维等填充物的工程塑料。
结构紧凑：相比15kHz设备，20kHz换能器尺寸更小，便于集成到自动化产线或手持设备中。
三、 典型应用场景
塑料焊接：汽车内饰件、家电外壳、医疗器械（如过滤器、输液管）。
金属焊接：锂电池极耳焊接、铜铝异种金属焊接（需特殊设计）。
无纺布缝合：口罩、防护服、过滤材料的熔接与封边。
四、 选型与维护要点
选型需匹配发生器的功率（通常为1000W-3000W）与阻抗。使用中需注意散热（长时间工作需风冷或水冷）与阻抗匹配，避免因负载失配导致换能器发热损坏。定期检查压电陶瓷片的绝缘电阻，确保预应力螺杆的紧固力，防止因松动导致振幅下降或陶瓷片碎裂。
20kHz超声波焊接换能器是实现高效、清洁、非接触式焊接的关键，其性能直接决定了焊接强度与成品率。
