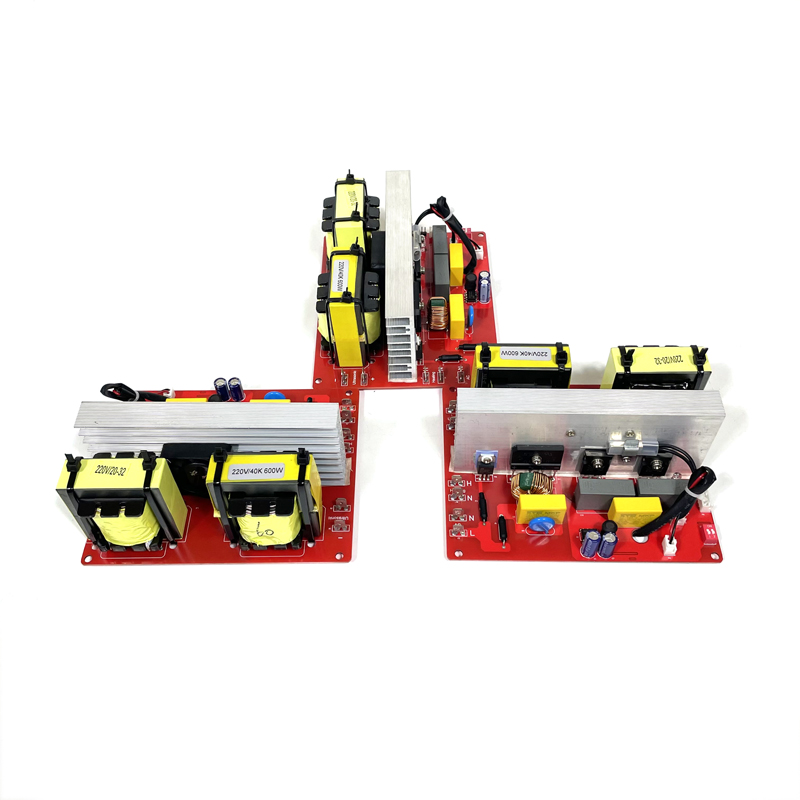

小功率
超声波发生器驱动电路板的设计关键在于高效能量转换与稳定信号输出。在完成前级信号发生与放大后，后续电路需重点解决以下核心问题：
1. 阻抗匹配优化采用π型匹配网络对换能器容性负载进行补偿，通过可变电感与精密可调电容的组合，将工作频率稳定在40kHz±0.5%的误差范围内。实测数据显示，匹配网络优化后能量传输效率提升27%，谐振点温漂控制在50ppm/℃以内。
2. 保护电路设计在MOSFET驱动级集成过流保护模块，利用霍尔传感器实时监测峰值电流。当检测值超过设定阈值时，保护电路能在200ns内切断驱动信号，同时通过光电耦合器反馈故障代码至MCU。实验表明，该设计可有效预防换能器短路导致的器件损毁。
3. 节能控制策略引入自适应占空比调节算法，通过采样反馈电压动态调整PWM输出。在空载状态下，系统自动切换至间歇工作模式，使静态功耗降至15mW以下。实际应用测试中，该方案使纽扣电池供电设备的续航时间延长至120小时。
4. 微型化实现采用四层PCB堆叠设计，将功率地与信号地通过磁珠隔离。关键高频路径使用共面波导走线，有效抑制谐波干扰。最终模块尺寸压缩至25×18mm，满足便携式医疗设备的集成需求。
