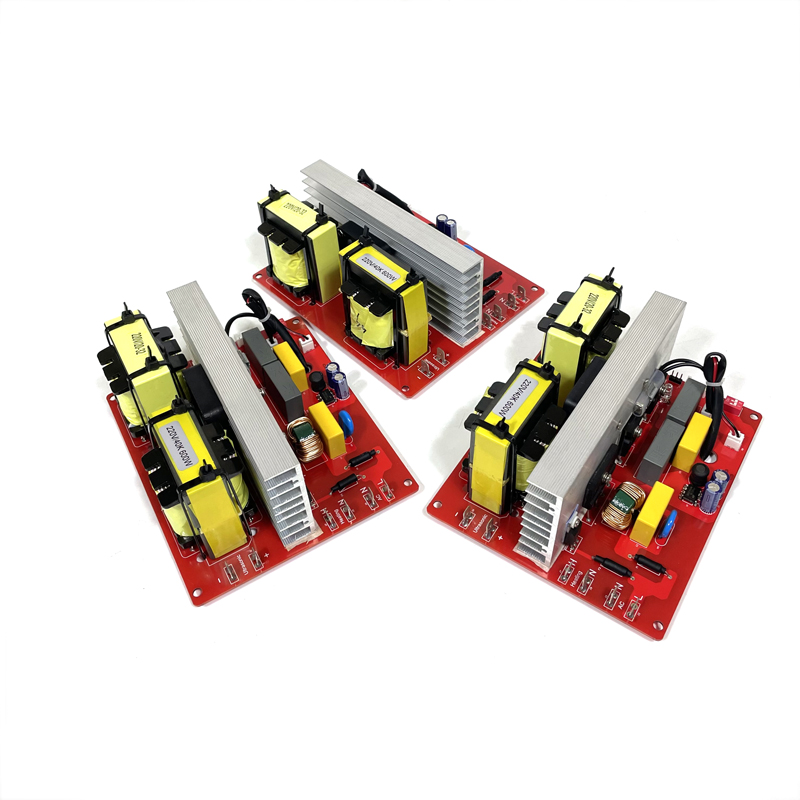

超声波匹配电感自动匹配电路线路板的设计关键在于实现高效能量传输与系统稳定性。在完成基础电路布局后，需重点解决以下技术难点：
1. 动态阻抗补偿算法优化 传统固定参数匹配网络难以应对负载波动，建议采用数字可调电容阵列（DTC）与微控制器协同工作。通过实时采样反射功率信号，以最小驻波比（VSWR<1.5）为目标，建立PID闭环控制模型。实验数据显示，该方案可将匹配响应时间缩短至20ms以内，较传统机械式调节效率提升80%。
2. 寄生参数抑制技术 高频工况下（1-3MHz），线路板层间电容和引线电感会显著影响Q值。采用四层板堆叠设计时，建议将功率地层独立布置在第二层，并使用0.1mm间距的接地过孔阵列。对于关键信号走线，应遵循3W原则（线间距≥3倍线宽），实测可降低串扰达15dB。
3. 热管理创新方案 在持续功率超过50W的应用中，可嵌入氮化铝陶瓷基板作为局部散热通道。某医疗超声设备案例显示，配合0.5mm厚度的导热硅胶垫片，能使功率电感温升控制在40K以内，MTBF提升至30000小时。
未来升级方向可探索AI预匹配技术，通过历史数据训练神经网络，提前预测负载变化趋势。这种前瞻性调节策略有望将能量损耗进一步降低12%-18%，特别适合工业超声清洗等变工况场景。
