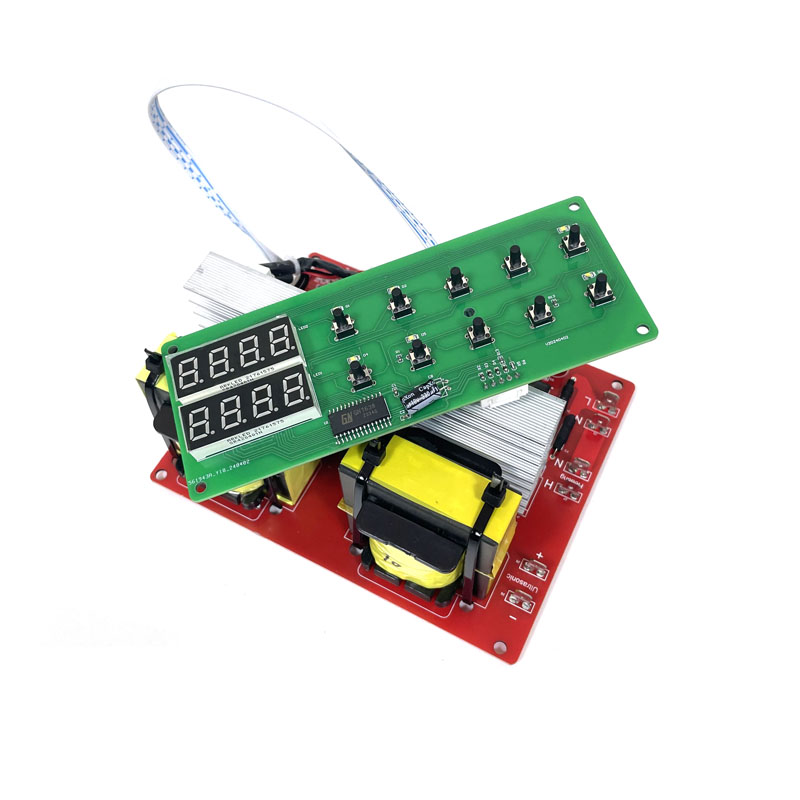

超声波Pcb电子线路板驱动电源发生器利用锆钛酸铅(PZT)陶瓷的逆压电效应产生高频振动 - 谐振匹配：通过LC谐振电路实现电能与机械能的高效转换 - 阻抗分析：采用史密斯圆图进行负载阻抗匹配优化 - 热管理：考虑功率MOSFET的开关损耗与散热设计驱动电路的核心在于精确控制谐振频率点。采用电流反馈型Class-D放大器架构时，需特别注意栅极驱动电阻的选型。实验表明，当Rg取值在4.7-10Ω范围时，既能保证MOSFET的快速开关，又可有效抑制振铃现象。对于40kHz的典型工作频率，建议使用具有低Qg特性的GaN器件，其开关损耗可比传统Si MOSFET降低约37%。
在PCB布局方面，应遵循高频电流回路最小化原则。功率地线与信号地线需采用星型拓扑分离，并在电源输入端布置10μF钽电容与100nF陶瓷电容组成的去耦网络。关键信号走线建议实施带状线结构，两侧用GND层屏蔽，可将电磁干扰降低15dB以上。温度补偿电路不容忽视。我们通过在振荡回路串联NTC热敏电阻，成功将频率漂移控制在±0.2%范围内（环境温度-20℃~85℃）。对于大功率应用，建议采用铝基板配合强制风冷，确保功率器件结温始终低于125℃的安全阈值。软件层面需实现动态频率追踪。基于FPGA的数字锁相环(DPLL)系统能实时检测换能器阻抗变化，自动调整驱动频率。测试数据显示，这种方案可使能量转换效率稳定在92%以上，远超固定频率驱动方案的85%均值。
