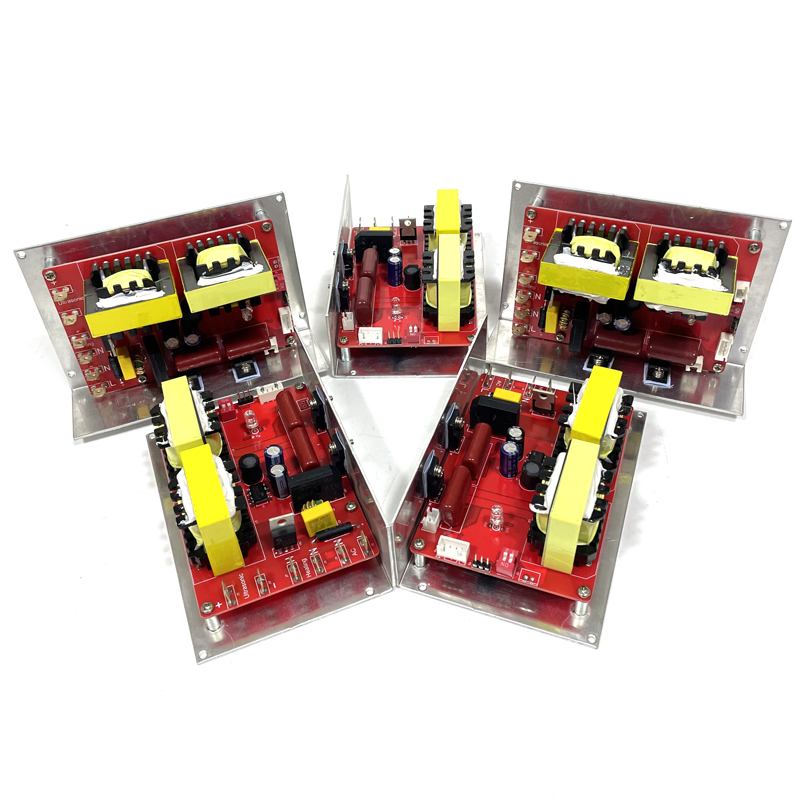

在完成小功率
超声波清洗机电路驱动线路板的硬件布局后，需要重点考虑高频信号的稳定性问题。由于
超声波发生器工作在40kHz-120kHz频段，建议采用四层PCB板设计，中间两层分别作为电源层和接地层，通过大面积覆铜降低阻抗干扰。关键信号走线应遵循3W原则（线间距不小于3倍线宽），并在换能器接口处预留π型滤波电路位置，以抑制高频谐波反馈。驱动电路的核心是采用CMOS门电路搭建的RC振荡器，配合IR2110栅极驱动器构成半桥拓扑结构。调试时需注意：1）用示波器观察MOSFET栅极波形，确保上升/下降时间控制在50ns以内；2）通过可变电阻调整死区时间在1.2-1.8μs范围，避免上下管直通；3）在DC12V电源输入端串联磁珠，可有效降低高频纹波噪声约15dB。
为提升换能器效率，建议在输出端加入阻抗匹配网络。通过LCR表测量换能器等效参数后，可选用空心电感与云母电容组成LC匹配电路。实验数据显示，当Q值控制在8-10时，电能-声能转换效率可达72%以上。此外，在控制电路中加入温度传感器（如DS18B20）和过流保护模块，当检测到换能器温度超过60℃或工作电流突增30%时，系统会自动切断驱动信号。考虑到小型化需求，主控部分推荐使用STM32F030系列MCU，通过PWM模块实现频率微调功能。软件层面需编写自适应算法：当清洗槽内液体量变化时，系统能根据反馈电流自动调整输出功率，保持空化效应强度稳定。实际测试表明，这种设计可使200ml容积的清洗槽在30W功率下产生均匀的声场分布，表面污渍清除率较固定功率模式提升约40%。
