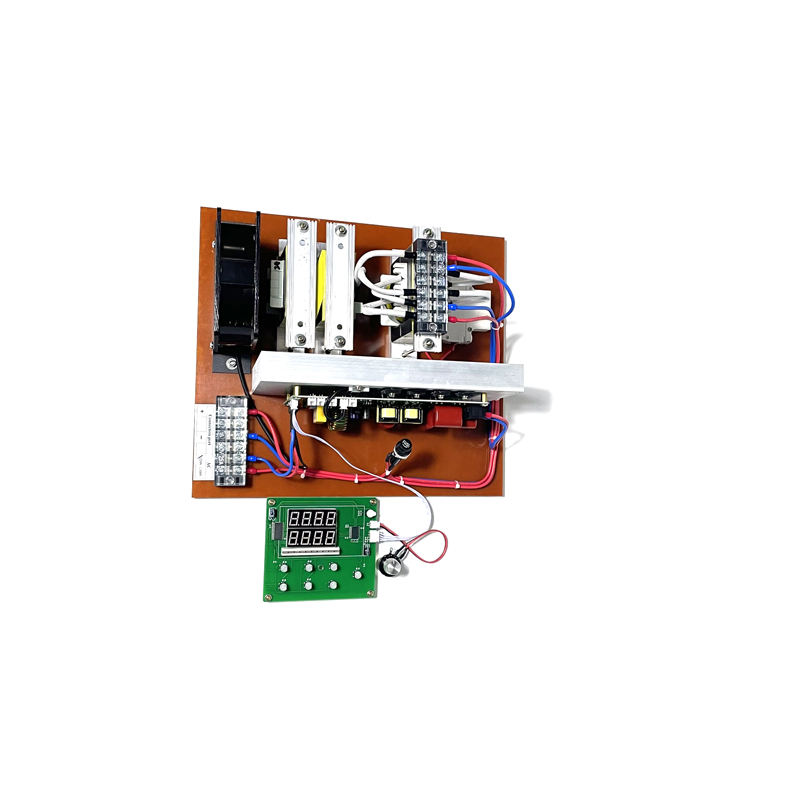

超声波发生器控制板线路的设计直接影响设备的稳定性和输出精度。在完成主控芯片选型与功率模块匹配后，需要重点关注高频信号链路的优化布局。首先，信号走线应尽量缩短，避免形成天线效应引入噪声。对于关键的谐振回路，建议采用差分走线设计，并保持严格的阻抗控制。地线布局需采用星型拓扑或单点接地，防止功率地与信号地相互干扰。在高压驱动部分，应预留足够的爬电距离，必要时加入开槽或隔离带设计。其次，反馈电路的抗干扰处理尤为关键。可将频率检测回路与振幅采样电路进行光电隔离，并在ADC输入端增加π型滤波网络。对于温度补偿模块，建议将NTC探头直接焊接在功率器件散热面上，通过屏蔽线缆连接至控制板。
软件层面需加入动态频率追踪算法，当负载阻抗变化时能实时调整PWM死区时间。在过流保护环节，除了硬件比较器外，还应设置软件看门狗进行双重防护。调试阶段可利用阻抗分析仪观测换能器的导纳圆图，进一步优化匹配电感的参数。最后，建议在控制板预留RS485或CAN总线接口，便于组建多探头协同工作系统。通过上述设计措施，可显著提升超声波发生器的能量转换效率，使其在医疗清洗、工业焊接等领域实现更稳定的输出性能。
