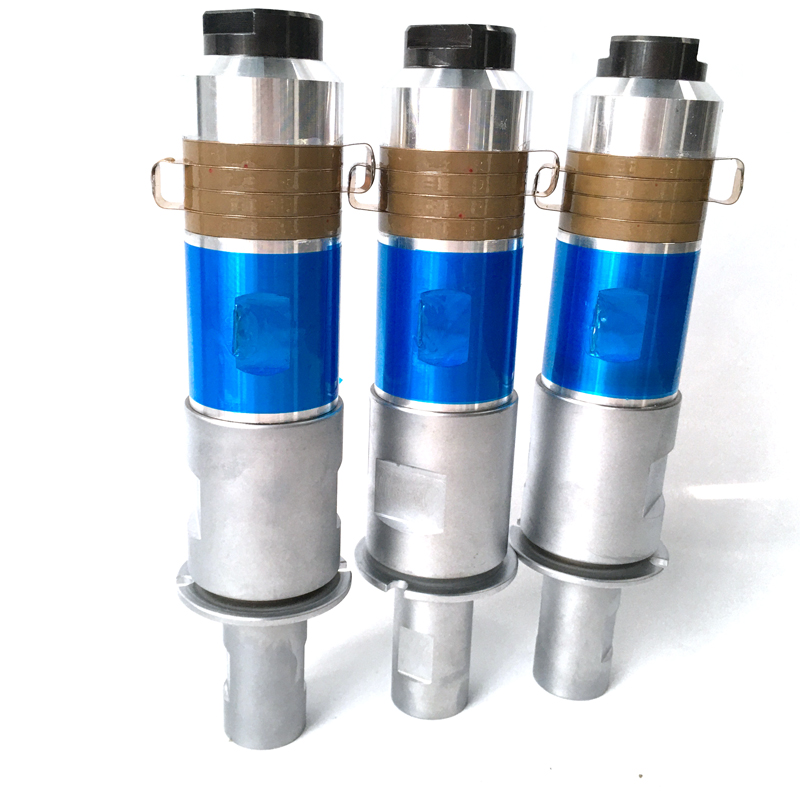

20kHz金属点焊
超声波焊接换能器振子的核心在于其精密的能量转换机制。当高频电信号通过压电陶瓷堆时，逆压电效应将电能转化为纵向机械振动，经钛合金变幅杆放大后，焊头端面振幅可达50μm以上。这种微观振动在金属接触面产生剧烈摩擦，瞬间破坏氧化层并使分子间产生扩散结合，整个过程通常在300-800ms内完成。
为优化焊接质量，振子的谐振特性需与发生器精确匹配。我们采用激光多普勒测振仪实时监测振幅分布，配合有限元分析软件对变幅杆进行模态优化。实验数据显示，当节点位置偏移超过0.2mm时，焊接强度会下降15%-20%。最新研发的三段式复合变幅杆设计，通过梯度材料过渡区有效降低了应力集中现象，使振子寿命提升至800万次以上。在新能源汽车电池极耳焊接中，该振子展现出独特优势。其瞬时能量密度可达3.5kW/mm²，能实现0.1mm铜铝异种金属的可靠连接，界面电阻低于15μΩ。智能频率追踪技术的应用，使系统在负载变化时仍能保持±0.03%的频率稳定性。值得注意的是，焊接压力控制在200-400N区间时，可获得最佳的晶粒细化和再结晶效果。
