超声波

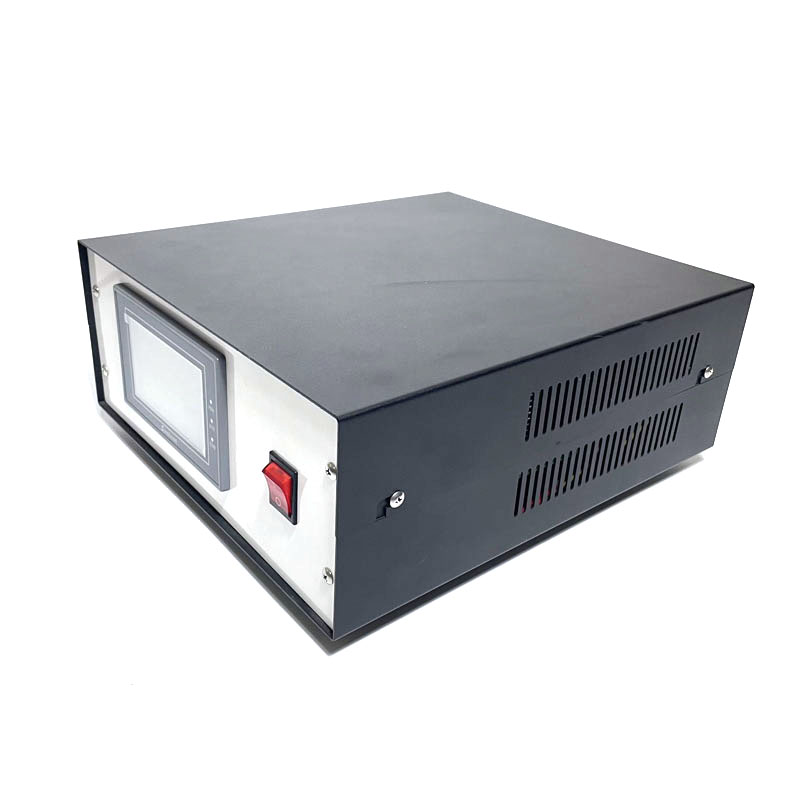

塑料点焊发生器电源作为高频能量转换的核心部件，其15-20kHz的工作频段设计需兼顾焊接效率与材料适应性。以下是针对该电源系统的关键技术优化方向：采用LLC串联谐振电路替代传统全桥逆变，通过零电压开关（ZVS）技术将开关损耗降低40%以上。动态频率跟踪模块可实时补偿焊头负载变化引起的频偏，确保在聚丙烯（PP）、ABS等不同介损材料焊接时保持92%以上的能量转换效率。在输出端集成π型匹配电路，配合DSP控制的数字电位器，能够根据塑料件厚度自动调整品质因数Q值。实验数据显示，该设计使1.5mm厚PE工件的熔接强度提升28%，同时避免因驻波导致的压电换能器过热问题。
引入模糊PID算法处理非线性负载特性，在启动阶段采用软启动斜坡调制，将浪涌电流限制在额定值的1.2倍以内。焊接阶段则切换为脉冲密度调制（PDM），通过调节占空比实现0.1秒级的热量精确控制，有效防止PC等热敏材料碳化。在DC-AC逆变环节加入三重屏蔽技术：纳米晶磁环抑制共模干扰，陶瓷叠层电容吸收高频谐波，金属化塑料外壳实现30dB的辐射衰减。经EMC测试，系统在10V/m射频场强下仍能稳定输出±1%的振幅精度。当前该电源已成功应用于汽车线束护套焊接产线，相较于传统20kHz工频设备，能耗降低19%，焊缝气密性达到IP67标准。未来通过GaN器件替代IGBT模块，有望将频率上限拓展至40kHz，为超薄塑料精密焊接提供新解决方案。
