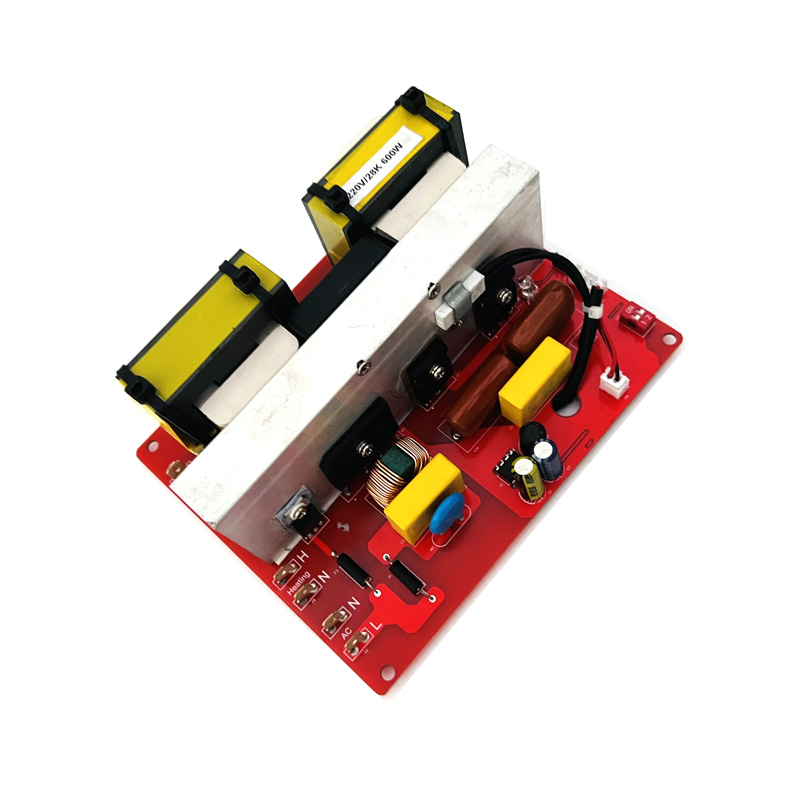

40kHz小功率超声波PCB线路板的设计与应用在完成了电路原理图设计和元器件选型后，PCB布局成为确保超声波信号稳定传输的关键环节。由于40kHz超声波信号属于高频范畴，线路板的走线、层叠结构以及抗干扰设计必须严格优化，以避免信号衰减和噪声干扰。
首先，在布局阶段，超声波发射和接收电路应尽量靠近换能器，以缩短高频信号的传输路径。同时，数字电路（如MCU控制部分）需与模拟信号区域分隔，并采用单点接地策略，减少地环路干扰。对于关键信号线，如超声波驱动信号线，应采用微带线或带状线结构，并严格控制阻抗匹配，确保信号完整性。其次，电源滤波至关重要。由于超声波驱动电路对电源噪声敏感，建议在电源入口处增加LC滤波网络，并在芯片供电引脚附近布置去耦电容，以抑制高频噪声。此外，若采用多层板设计，可单独划分电源层和地层，进一步降低串扰风险。在材料选择上，FR-4基板能满足大多数小功率超声波应用的需求，但在高温或高湿度环境下，可考虑采用高频专用板材（如Rogers系列）以提升稳定性。最后，生产时需注意焊接工艺，避免虚焊或冷焊影响电路长期可靠性。未来，随着MEMS
超声波换能器的发展，PCB设计将趋向更高集成度，而智能算法（如自适应波束成形）的引入，也将推动超声波PCB向低功耗、高精度方向演进。
