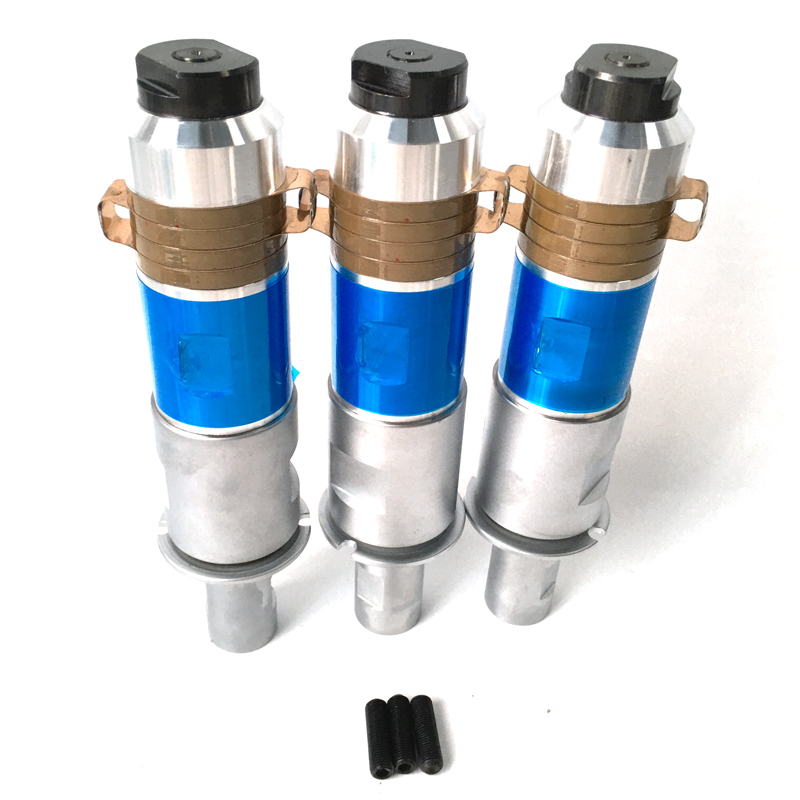

超声波焊接换能器振子的核心在于通过压电陶瓷的逆压电效应，将高频电能转化为机械振动。当20kHz以上的交流电压加载至振子两端时，压电陶瓷片会产生周期性伸缩，带动前端工具头形成微米级振幅。这种高频振动能在焊接界面产生分子摩擦热，使热塑性材料在0.1-0.5秒内实现局部熔融连接。为提升能量转换效率，现代振子采用预应力螺栓结构设计。通过精确控制钛合金变幅杆与陶瓷堆的轴向压力（通常为10-12kN），既避免压电陶瓷受拉应力破裂，又确保振动节点稳定。某汽车线束厂商的测试数据显示，优化后的三级变幅系统可将振幅放大至50μm，焊接强度提升23%。值得注意的是，振子谐振频率会随温度升高产生漂移，因此高端设备会配备动态频率追踪模块，实时调整驱动信号以维持Q值在800以上。
未来发展方向聚焦于复合振模技术。日本某实验室最新公布的环形振子方案，通过叠加径向与纵向振动，使焊点温度分布均匀性提高40%。同时，氮化铝陶瓷基板的引入让振子工作温度上限突破200℃，这对新能源电池高压端子的焊接具有重要意义。
