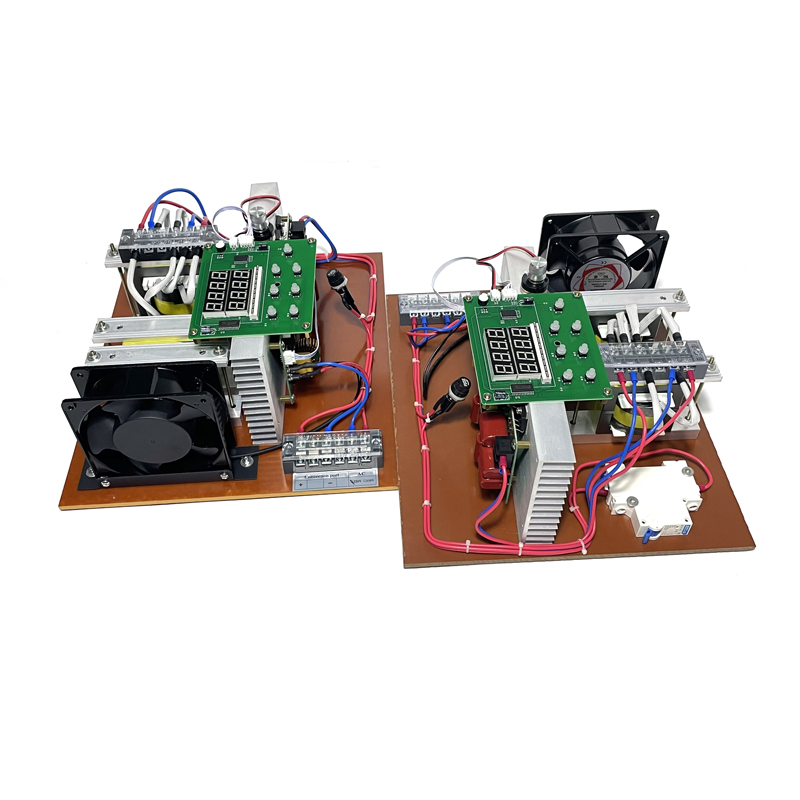

为了确保28-40kHz超声波清洗驱动电路线路板的稳定性和高效性，电路设计需重点关注高频信号的精准控制与功率放大模块的匹配。通过可变电容与固定电感的组合，动态调整谐振频率至目标区间。建议采用数字电位器实时微调LC参数，以补偿换能器因温度变化导致的频偏，确保在长时间工作中始终处于最佳谐振状态。高频段下，功率MOSFET的开关损耗显著增加。可在栅极驱动部分加入图腾柱电路，将驱动电流提升至2A以上，同时缩短Miller平台时间。此外，采用SiC MOSFET可降低导通损耗，配合雪崩钳位二极管保护，有效抑制电压尖峰。
引入电流-相位双闭环反馈：电流互感器实时采样负载电流，与DDS信号源生成的基准波形进行对比；相位检测电路则监控驱动电压与换能器电流的相位差。当偏差超过5%时，FPGA动态修正PWM占空比，实现自适应频率跟踪。在电源输入端布置π型滤波器（10μH共模电感+0.1μF X2电容），关键信号线采用带状线结构并包地处理。对于200MHz以上的谐波辐射，可在线路板边缘添加铁氧体磁珠阵列，实测可将辐射噪声降低15dB以上。在功率器件底部设置2mm厚铜基板，通过导热硅胶垫连接铝合金散热齿。建议在密闭腔体内采用微型涡流风扇，形成强制对流，使MOSFET结温控制在80℃以下。测试数据显示，该设计可使连续工作寿命延长3倍。
